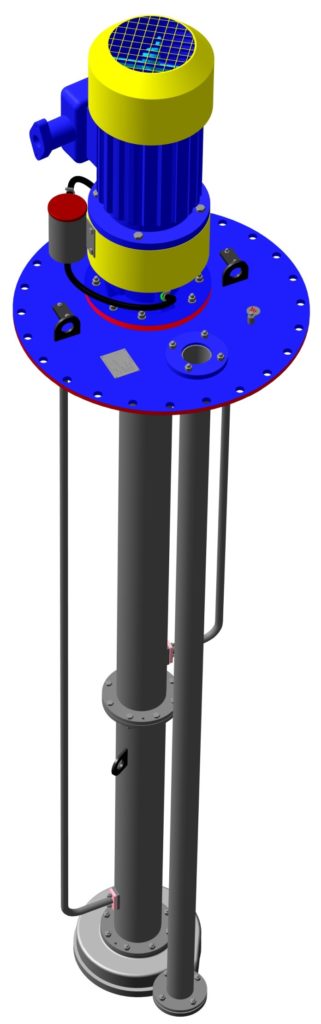

Агрегаты электронасосные полупогружные НВ 50/50, НВ-Е 50/50
От 420 000 ₽
В наличии
Агрегат электронасосный полупогружной предназначен для применения в различных отраслях народного хозяйства для перекачивания из подземных дренажных емкостей воды, смеси воды и темных нефтепродуктов.
Полупогружной агрегат – агрегат с вертикальным осевым входом перекачиваемой жидкости через приемный патрубок и отводом через трубу напорную к плите опорной.
Вал с рабочим колесом открытого типа (ротор) вращается в четырех опорах, верхняя опора – два подшипника 118 ГОСТ 8338-75, нижняя и две средние — подшипники скольжения. Смазка подшипников качения – Литол 24 ГОСТ 21150-87.
Смазка двух средних подшипников скольжения осуществляется через трубопроводы от внешнего источника.
Рабочее колесо установлено в корпусе насоса. Корпус удален от плиты опорной на глубину погружения (2,5 м; 3,0 м; 3,5 м; 3,7 м) с помощью верхней и нижней подвесок.
Изменение глубины погружения насоса обеспечивается изменением длины нижней подвески.
Место выхода вала из плиты опорной уплотняется армированной манжетой или торцовым уплотнением.
В торцовое уплотнение подается на проток тосол А-65 из бачка, закрепленного на стойке.
Двигатель через упругую втулочно-пальцевую муфту приводит в движение ротор.
Направление вращения ротора насоса — по часовой стрелке, если смотреть на насос со стороны двигателя.
Труба напорная отводит откачиваемую жидкость от корпуса к плоскости плиты опорной и далее в трубопровод.
В комплект поставки входит ответный фланец с отверстием Ø88,5Н10(+0,14) под приварку технологического
трубопровода.
Плита опорная может быть изготовлена по размерам заказчика.
Характеристика перекачиваемой среды
| Показатель | Единица измерения | Значение |
|---|---|---|
| Температура | °С | — 15 … + 80 |
| Кинематическая вязкость | сСт | ≤ 30 |
| Плотность | кг/м3 | ≤ 1000 |
| Максимальная объемная концентрация твердых включений | % | ≤ 1,5 |
| Размер твердых включений | мм | ≤ 0,2 |
| Давление насыщенных паров | кПа | ≤ 66,7 |
| Содержание примесей: массовая доля серы массовая доля парафина концентрация хлористых солей содержание сероводорода |
% % мг/л ppm |
≤ 3,5 ≤ 7,0 ≤ 900 ≤ 100 |
НВ-50/50-3,5-В-МА-У2 ТУ 3631-008-00217389-97,
НВ-Е-50/50-3,5-В-55-У2 ТУ 3631-008-00217389-97.
Показатели конструктивные
| Условное обозначение агрегата |
Глубина погружения, Lпогр, мм |
Длина(мм) | Ширина(мм) | Высота (мм) | Масса, кг, не более |
|---|---|---|---|---|---|
| НВ 50/50-2,5-В-МА | 2,5 | 860 | 860 | 3590 | 570 |
| НВ 50/50-3,0-В-МА | 3,0 | 860 | 860 | 4090 | 600 |
| НВ 50/50-3,5-В-МА | 3,5 | 860 | 860 | 4590 | 640 |
| НВ 50/50-3,7-В-МА | 3,7 | 860 | 860 | 4790 | 659 |
| НВ-Е-50/50-2,5-В-55 | 2,5 | 860 | 860 | 3590 | 583 |
| НВ-Е-50/50-3,0-В-55 | 3,0 | 860 | 860 | 4090 | 615 |
| НВ-Е-50/50-3,5-В-55 | 3,5 | 860 | 860 | 4590 | 655 |
| НВ-Е-50/50-3,7-В-55 | 3,7 | 860 | 860 | 4790 | 674 |
